第7号:ディレーラ&スプロケット

今回は前後のディレーラとスプロケをまとめて。

まずは購入したブツを。
最初はFD。


シマノFD-5700-BSM

シマノの105のFD、ロード用のFDには、フロントダブル用とフロントトリプル用の2種類があり、 それぞれに28.6/31.8mm径のバンドタイプ、34.9mm径のバンドタイプ、直付けタイプの3種類、都合6種類がありますが、 今回はクランクはダブル、フレームのシートポスト径が31.8mm、直付台座はありませんので、フロントダブル用の28.6/31.8mm径のバンドタイプを選びました。 品番で言うと、FD-5700-BSMです。

お次はRD。


シマノ RD-5701-SS

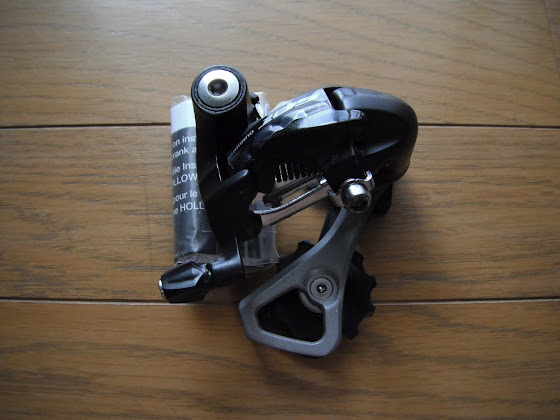

シマノの105のショートゲージのRD、品番で言うとRD-5701-SSです。
5700系のRDですが何種類か入手可能で、RD-5700、RD-5700A、RD-5701の3種類あります。 RD-5700A、RD-5701はマイナーチェンジ版っぽいのですが、RD-5700とRD-5700A/RD-5701ではキャパシティが異なり(前者が28T、後者が30T)、 RD-5700AとRD-5701の違いはよくわかりません。
今回はショートゲージで一番新しいRD-5701-SSで。

最後にスプロケット。


シマノ CS-5701 12-25T

シマノの105のスプロケット、品番で言うとCS-5700です。
CS-5700の歯数構成は、11-25T、11-28T、12-25T、12-27Tの4種類がありますが、スタンダードな12-25Tを選びました。
平地運用で山登りはしないのでロー27Tや28Tは不要かなと。トップ11Tは今ですら持て余しているので不要かなと。

さて、取り付けです。
まずはFD。

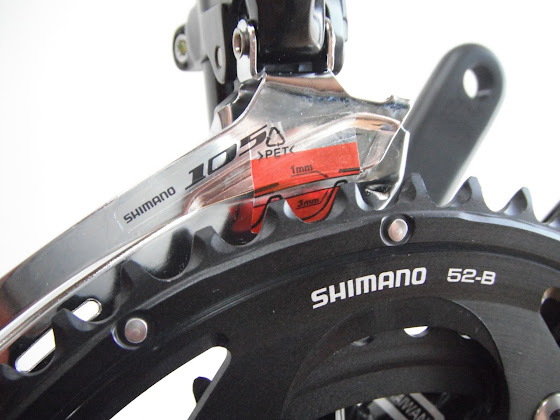

FDは縦方向と横方向で3D的な位置調整が必要です。まず、FDに位置合わせ用のシールが貼ってありますのでそこで縦位置の調整をします。

縦の位置合わせ

次に、バンドを回してチェーンリングとFDのブレードが平行になるように調整します。

横の位置合わせ

位置調整が終わればボルトを締めてバンドを固定します。あまり強く締めるとフレームが変形してしまうかもしれないです。

次はRD。
基本的にボルトをねじ込むだけです。
Bテンションボルトがエンドの爪に引っ掛かった状態で締めてしまわないように注意が必要なだけです。
エンドかRDのどちらかが壊れます。



なお、取付作業とは直接関係ないですが、シマノのパーツ付属のマニュアルが簡易化されてました。


左がFD-5700、右がRD-5701に付属してたマニュアルです。
RD-5701は今年に入ってから発売されたもので、FD-5700とは1年以上発売時期に差があります。
FD-5700付属のものは取り付け方法や調整方法の記述がありますが、RD-5701付属のものは通り一遍の注意事項と部位の名称の説明だけで、「続きはWebで」形式になってます。
微妙に不便ですが、世の流れですかね(´・ω・`)。

最後にスプロケ。
スプロケをバラすとこんなかんじです。
ロー側の根元部分がブロック状になっており、Tiagra以下と比べてしっかりしてました。


さて、このスプロケ10sなのですが、9sまでのシマノスプロケにはないこんなリングが付属しています。
これ、捨ててしまいそうですが、スプロケの内側、ハブフリーの一番奥に噛ませる必要があります。噛ませないと、スプロケがグラついて固定できません。
その昔、10s専用ハブフリーっていうのがあり、もともと10sのスプロケはそのハブフリーのサイズに合わせて作られていたそうです。
10s専用ハブフリーは、現在も一般的に流通している通常のハブフリーと微妙に厚さが異なり、 通常のハブフリーに10sスプロケを取り付けるにはスペーサーが必要となってしまいました。
そのうち10s専用ハブフリーがなくなってしまって、10sスプロケはなぜかスペーサーを入れないとダメってことになってしまったそうです。

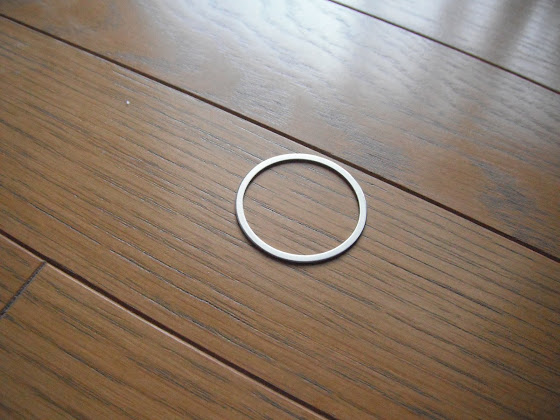

スペーサーリング

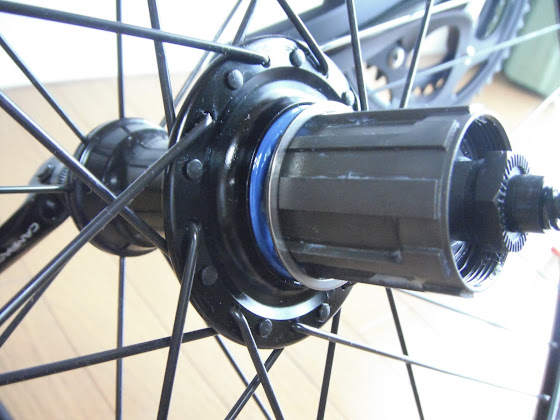

一番奥にスペーサーを

取り付け自体はスペーサを除けば9sまでと同様です。
ハブフリーの溝にあわせてスプロケをはめ込み、ロックリングを専用工具TL-LR15で締め込みます。ネジは正ネジです。
スプロケの取り付け時にはスプロケ戻し工具(棒にチェーンが付いてるアレ)は不要です。

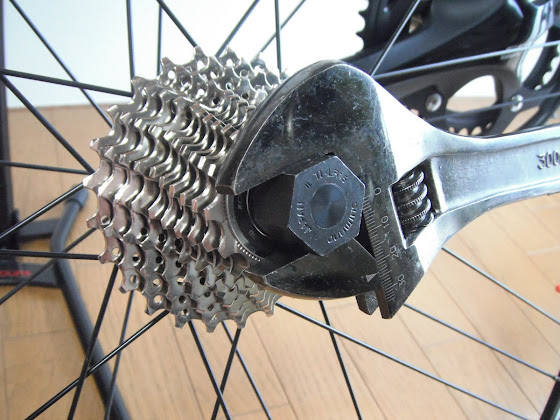

ロックリング締め付け工具(TL-LR15)

締め込みます

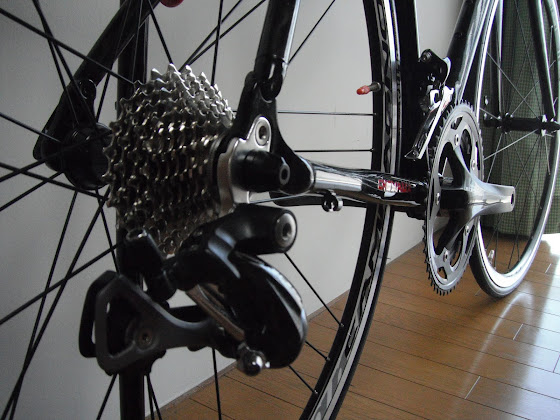

こんな感じになりました。

真っ黒やな~w


先がだいぶ見えてきました。
STIレバーとワイヤリングという技術的にも経済的にも最大の大物が残ってますがw

  • 教訓:
    • すべての部品には意味があります。
  • 取り付けパーツ:
    • シマノ FD-5700-BSM (2,680円)
    • シマノ RD-5701-SS (4,117円)
    • シマノ CS-5700 12-25T (4,041円)
  • 合計:10,838円
